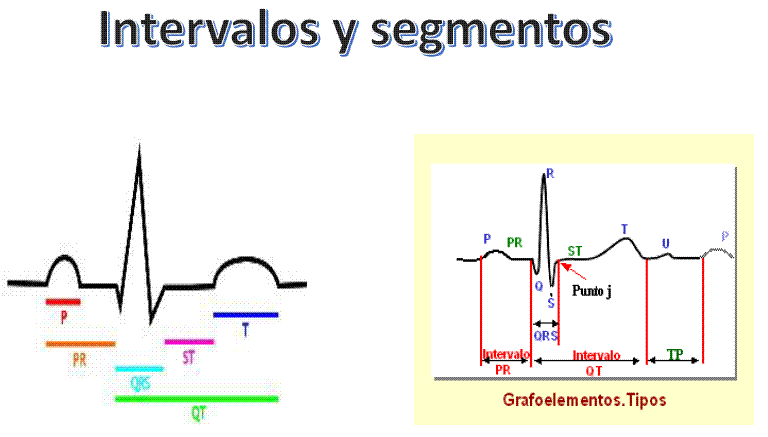

NOMENCLATURA DE LAS ONDAS ELECTROCARDIOGRÁFICAS

  • Onda P: Registra la despolarización auricular.

  • Complejo QRS: Es la despolarización ventricular.

  • Onda T: Representa la repolarización ventricular.

  • Intervalo PR: Es el espacio comprendido entre el inicio de la onda P y el comienzo del complejo QRS. Refleja la transmisión del impulso eléctrico, desde las aurículas hasta los ventrículos.

  • Intervalo QT: Comprendido entre el inicio del complejo QRS y el final de la onda T. Refleja la gran repolarizacion ventricular.

  • Intervalo RR: Es el intervalo entre dos ondas R consecutivas.

  • Segmento ST: Se inicia en el punto J y culmina  al iniciarse la onda T. Refleja la parte de la repolarización ventricular.

NOMENCLATURA DE LOS PERIODOS ELECTROCARDIOGRÁFICOS

EJE ELÉCTRICO



El eje electrico del corazón es el vector resultante de la despolarización ventricular.  Este determina la posición hacia dónde va la mayor cantidad de energía relacionado con la cantidad de músculo cardiaco.


Este eje se encuentra conformado por vectores según la carga. Un vector es una medida de fuerza, que posee magnitud, sentido, dirección y carga electrica. Equivale a una suma de todas las fuerzas eléctricas y mecánicas del ciclo cardiaco a medida que se activan las distintas partes del miocardio.



Para hallar el eje eléctrico del corazón es importante observar:

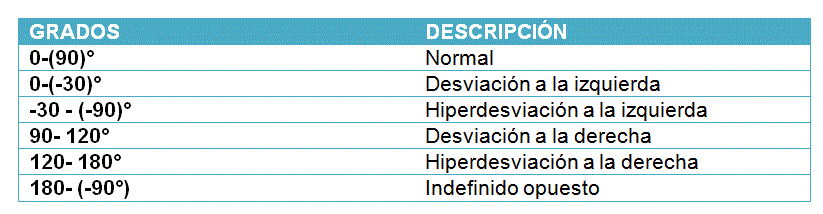

  1. El QRS  en la derivación DI y aVF e identificar si es positivo o negativo para ubicarlos en los cuadrantes del diagrama del eje eléctrico, de la siguiente forma:

2. Posteriormente a la identificación del cuadrante...


  • Identificar el complejo QRS más isobifásico entre las derivaciones DI – aVF.

  • Identifica la perpendicular, según:

    DI es perpendicular a aVF
    DII es perpendicular a aVL
    DIII es perpendicular a aVR

3. Por último, los resultados:

Triángulo de Eithoven

PARÁMETROS PARA LEER UN EKG

Imágen tomada de:
http://4.bp.blogspot.com/-4d9WlV1UG2E/UTLYEnjq1CI/AAAAAAAAAPo/NLqD3i7yw1o/s1600/eje+ECG.png

Tomado de: http://isaverm.blogspot.com/2013/04/electrocardiograma.html

Tomado de: http://www.dalcame.com/images/ecg.jpg

Tomado de:  http://alexalteno1.blogspot.com/2013/03/triangulo-de-einthoven.html

Es un medio esquemático. Ambos brazos (derecho e izquierdo) y la pierna izquierda conforman los vértices de este triángulo que rodea al corazón.

Tomado de: http://www.slideshare.net/yandany/tema-8-electrocardiograma-parte-i

Tomado de:

Juan Carlos Gonzalez, Electrocardiografía básica para el médico general, fondo editorial universitario, primera edición, 1990.

Tomado de:

Ramirez Lopez Jorge, La Alegría De Leer El EKG, Universidad Nacional, 3ª Edición 2002.

Para leer un EKG es indispensable seguir un órden:








Por ritmo se entiende la aparicion regular y similar de los diferentes elementos del trazo electrocardiografico. En condiciones normales, el impulso cardíaco se inicia a nivel del nodo sinoauricular provocando un RITMO SINUSAL.



Electrocardiográficamente se reconoce el ritmo sinusal por las siguientes características:



  • La aparicion de los complejos QRS con intervalo R-R constante.

  • Antes de cada QRS hay una onda P y que todas las ondas P tengan una apariencia similar.

Es el número de despolarizaciones ventriculares en un minuto.



  • Se cuenta el número de cuadros comprendidos en un intervalo  R-R y el número 1500 se divide por este resultado.



FC: 1500

        R-R

RITMO

FRECUENCIA

Tomado de: www.mednet.cl

CONDUCCIONES

  1. Conducción interauricular (duración de la onda P).

  2. Conducción auriculoventricular (tiempo de intervalo PR).

  3. Conducción interventricular (duración del QRS).

  4. Repolarización ventricular (tiempo del intervalo QT).
